91视频污网站丨91精品入口丨国产乱子伦高清露脸对白丨女人少妇偷看a在线观看丨欧美一级做性受免费大片免费丨女人18毛片水真多丨日本亚洲网站丨78午夜福利视频丨激情婷婷色丨天天色图片丨国产成年无码久久久免费丨2020精品国产自在现线看丨亚洲成aⅴ人片久青草影院丨久久精品亚洲精品无码白云tv丨日韩性色丨免费精品视频一区二区三区丨国语啪啪丨柳州莫菁菁av一区丨夜夜未满十八勿进的爽爽影院丨欧美激情久久久久丨啪啪精品丨国产精品第一区揄拍丨精品国精品自拍自在线丨日本欧美黄色丨亚洲精品主播一区二区三区

超臨界水氧化條件下金屬材料（φ200mm×2.6m 壁厚4.5mm套筒）表面處理
使用環境：超臨界水氧化條件是指溫度600-750℃，工作壓力25MPa，富氧、高鹽（主要是磷酸鹽，氯鹽）、酸性條件（有機酸：CO2、甲酸、乙酸，常溫下PH<2）。

要求：要求材料能夠有較長時間的耐腐蝕壽命（1000-10000小時），需要對材料進行表面高能噴丸、滲鋁、熱障涂層三道工序處理。

第一道工序 表面高能噴丸
（1）工藝：1.0和0.5mm兩道噴丸，第一道先用1.0mm鉻鉬合金鋼丸，噴丸速度50m/s，噴丸時間2-4h；第二道用0.5mm鉻鉬合金鋼丸，噴丸速度50m/s，噴丸時間0.5-2h。
（2）效果：要求金屬表面晶型轉變為納晶，納晶厚度：
表面10μm范圍內，納晶尺寸20mm
10μm-70μm范圍內，晶粒尺寸20nm-500nm

100μm以上的區域，晶粒幾乎為孿晶。（此為參考形式，不一定是上述具體參數）

第二道工序 滲鋁
金屬表面高能噴丸處理后，再進行滲鋁表面處理
（1）滲鋁工藝：溫度700-800℃ 時間6-8h
（2）效果：形成外層、中間層、互擴散層，總厚度117.8μm
外層22.3μm，Al原子含量46.84%
中間層65.5μm，Al原子含量45.00%
互擴散層30.0μm，Al原子含量15.00%（此為參考形式，不一定是上述具體參數）

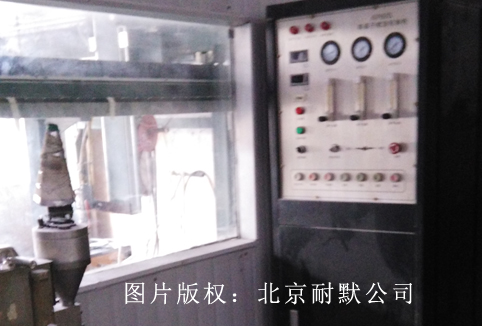

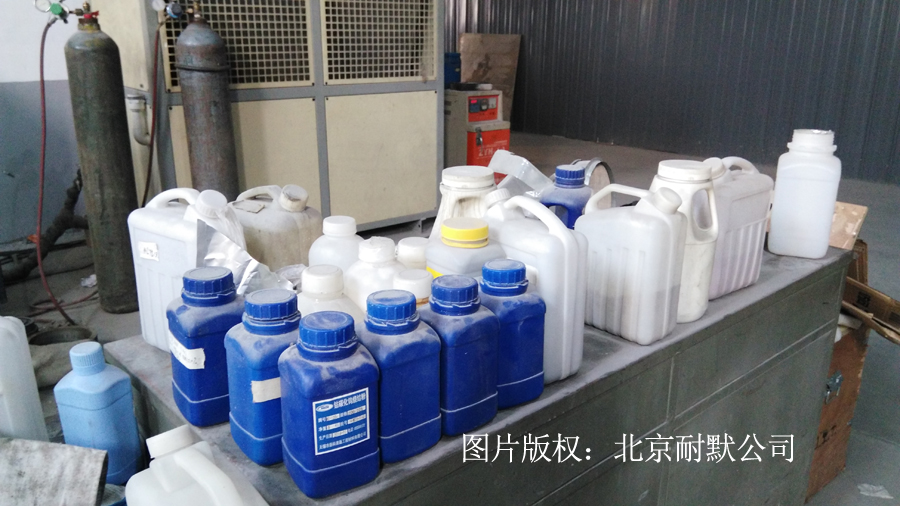

第三道工序 熱障涂層
（1）工藝：MCrAlY-氧化鋁交叉噴涂6-8次，總厚度2mm以內。MCrAlY層用Ni與Co混合，做成連續梯度結構，氧化鋁含量0 到100%變化，間隔10%，厚度0.2mm，氧化鋁層厚度0.4mm。
（2）效果：氧化鋁孔隙低于5%，均勻致密，按工業成熟標準評價。
